Calorifugeage des réseaux à la mousse polyuréthane
Le calorifugeage consiste à isoler thermiquement des réseaux (chauffage, eau chaude, eau glacée), tuyauteries, gaines ou volumes techniques afin de limiter les pertes d’énergie et de réduire la condensation. Réalisé avec une mousse polyuréthane bi-composant à cellules fermées, il permet d’obtenir une isolation continue, durable, et sans pont thermique sur des zones souvent difficiles d’accès.
Un calorifugeage efficace réduit les déperditions thermiques, limite les phénomènes de condensation et améliore immédiatement le rendement d’un réseau.
Qu’est-ce que le calorifugeage ?
Contrairement à l’isolation “classique” (murs, combles, planchers), le calorifugeage vise surtout des éléments techniques : tuyauteries, réseaux de chauffage, eau chaude sanitaire, eau glacée / climatisation, gaines, réservoirs ou volumes techniques. L’objectif est de conserver l’énergie dans le réseau (chaud) ou d’éviter l’échauffement (froid), tout en protégeant les supports.
Pourquoi calorifuger un réseau ?
Dans un bâtiment ou un site artisanal / industriel, des mètres de tuyauteries traversent souvent des zones non chauffées (garage, sous-sol, vide sanitaire, local technique). Sans isolation adaptée, les pertes peuvent être importantes et la surface froide peut générer de la condensation.
- Déperditions thermiques et surconsommation énergétique
- Condensation, corrosion et dégradation des supports
- Inconfort thermique (planchers bas plus froids, locaux humides)
- Rendement réduit des installations (chauffage, ECS, process)
Pourquoi choisir une mousse polyuréthane à cellules fermées ?
Les systèmes basse pression (kits) permettent de produire sur site une mousse rigide de haute qualité. Grâce à sa structure à cellules fermées, la mousse forme une barrière continue qui limite efficacement : les déperditions thermiques, les infiltrations d’air et les phénomènes de condensation.
• Très faible conductivité thermique : λ = 0,021 W/m·K
• Isolation continue (réduction des ponts thermiques)
• Étanchéité à l’air (barrière continue)
• Imputrescible, durable dans le temps
La résistance thermique dépend directement de l’épaisseur appliquée. Pour une épaisseur de 40 mm avec λ = 0,021 W/m·K :
R ≈ 1,90 m²·K/W
(Formule : R = épaisseur en mètres / λ)
Plage de température admissible
Après polymérisation, la mousse polyuréthane à cellules fermées est thermiquement stable dans une plage de température allant de –130 °C à +120 °C.
La limite haute de +120 °C correspond à une température de service continue. Pour des réseaux vapeur ou process à plus haute température, des isolants minéraux (ex. laine de roche, silicate) sont généralement plus adaptés.
Calorifugeage des réseaux d’eau glacée (anti-condensation)
Les réseaux d’eau glacée et de climatisation présentent un risque élevé de condensation. Lorsque la température de surface descend sous le point de rosée, de l’humidité se forme, pouvant entraîner corrosion, moisissures et dégradation des supports.
• Structure à cellules fermées limitant la migration de vapeur
• Isolation continue sans joints
• Réduction des ponts thermiques aux colliers et raccords
Grâce à son faible lambda et à sa continuité d’application, la mousse polyuréthane est une solution performante pour l’isolation anti-condensation des réseaux froids.
Calorifugeage en vide sanitaire et planchers bas techniques
Dans les vides sanitaires ou locaux techniques, les réseaux de chauffage et d’eau chaude sont souvent exposés à l’humidité et aux variations thermiques. Le calorifugeage contribue à améliorer le confort du bâtiment et à réduire les pertes sur des zones peu accessibles.
- Isolation continue des réseaux et zones difficiles d’accès
- Réduction des ponts thermiques (raccords, passages, supports)
- Protection face à l’humidité ambiante
- Amélioration du confort thermique du plancher supérieur
Comment calculer le volume nécessaire ?
Pour dimensionner l’isolant sur une tuyauterie, on calcule le volume de la “couronne” isolante autour du tube : Rint est le rayon extérieur du tube (ou du réseau), et Rext est le rayon après ajout de l’épaisseur d’isolant (rayons en mètres).
Formule (tuyau cylindrique) :
Volume (m³) = π × (Rext2 − Rint2) × Longueur
Puis conversion : 1 m³ = 1000 litres.
En injection, prévoyez généralement +10 % de marge (retours, débordements, géométries complexes).
Exemple concret (dimensionnement)
Exemple : réseau de chauffage de 40 m, tube de Ø 80 mm, isolation souhaitée 40 mm. Le calcul donne un volume d’environ 0,603 m³, soit 603 litres. Avec une marge de sécurité (+10 %), on vise environ 663 litres.
• Honeyfoam : 2 × 200 SR (400 L) ou 1 × 600 SR (1200–1300 L) si besoin de marge confortable / zone complémentaire
• Soudal : 2 × Maxtwo HFO 430 L ou 1 × Maxtwo XL 1430 L
Comparatif rapide des solutions d’isolation
Le choix de l’isolant dépend du contexte (température de service, humidité, accessibilité, besoin d’étanchéité). La mousse PU est particulièrement performante sur les réseaux eau chaude / eau froide, mais n’est pas destinée aux très hautes températures (vapeur).
| Solution | Température de service | Atouts | Applications typiques |
|---|---|---|---|
| Laine de roche | Jusqu’à ~650 °C | Incombustible, adaptée aux hautes températures | Vapeur, chaufferies, process chaud |
| Mousse PU (cellules fermées) | Stable de –130 °C à +120 °C | Très faible lambda, isolation continue, anti-condensation | Réseaux eau chaude / eau froide, volumes techniques |
| Coquilles préformées | Selon matériau (souvent ~200 °C) | Pose rapide et propre (si diamètres standard) | Réseaux accessibles, lignes régulières |
Réglementation et sécurité (REACH / CLP)
L’utilisation des systèmes polyuréthane bi-composant est encadrée par :
- REACH (CE) n°1907/2006
- CLP (CE) n°1272/2008
- Restriction entrée 74 (diisocyanates), applicable depuis le 24 août 2023
Respectez toujours la FDS, le port des EPI (gants, lunettes, combinaison) et les consignes de ventilation. Pour certains usages professionnels, une formation spécifique relative aux diisocyanates peut être requise.

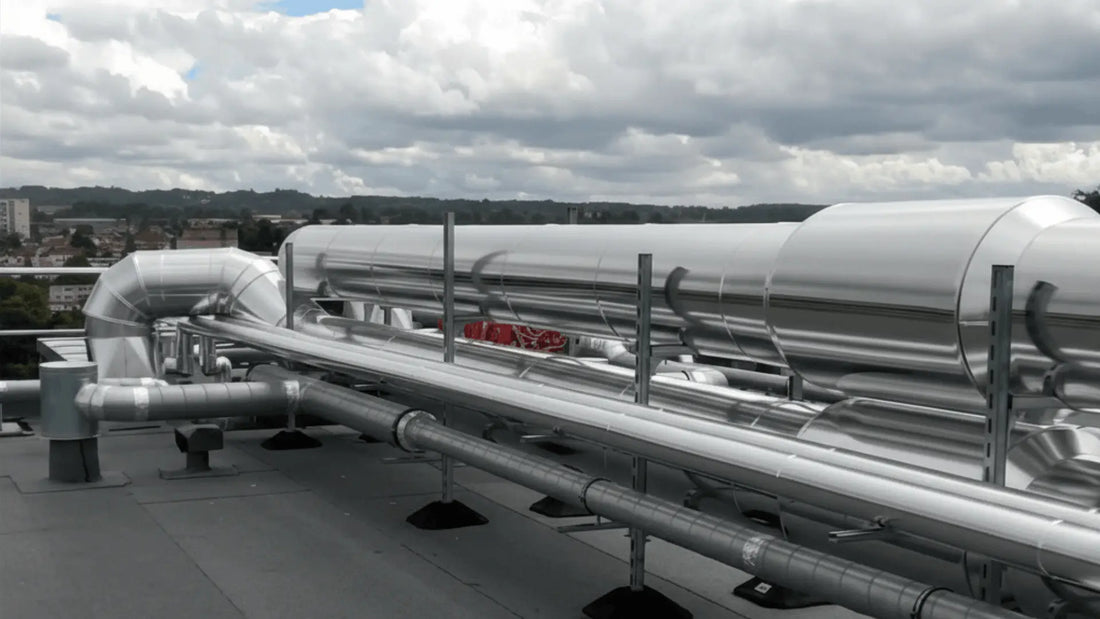

Crédit photo : Réalisation effectuée par Calo 87 – Limoges (87).
Le calorifugeage par mousse polyuréthane s’inscrit dans une logique plus globale d’isolation thermique continue. Pour comprendre en détail le fonctionnement de la mousse, le calcul des volumes, les notions de λ et de résistance thermique R, consultez notre article pilier : Mousse polyuréthane : guide complet .
